C.4 Marcadores de alinhamento – MA

Indicam e ressaltam ao usuário alterações no alinhamento horizontal da rodovia.

Devem ser utilizados quando for necessário enfatizar mudanças da trajetória,
como curvas horizontais, retornos e acessos em curva nas interseções.

O marcador de alinhamento é constituído de placa de 0,50 m x 0,60 m, com fundo
retrorrefletivo na cor amarela, à qual se sobrepõe uma ponta de seta na cor preto fosco.

Devem ser implantados no lado externo das curvas e em todo o trecho onde ocorre
a mudança no alinhamento. Sua borda inferior deve estar a altura mínima de 0,80 m

e máxima de 1,50 m em relação ao nível da pista, conforme definido em projeto. Seu
afastamento lateral deve ser de 1,50 m em relação ao fim do pavimento ou acostamen-
to, conforme Figura C-17.

Em trechos com barreiras de concreto o marcador de alinhamento deve ser colo-

cado faceando a barreira, em suporte próprio, a no máximo 1,50 m do nível do pavi-
mento, conforme Figura C-18.

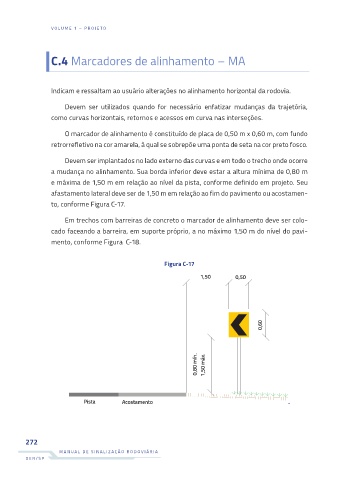

Figura C-17

-
