P. 42
V OL UME 1 – PRO JET O

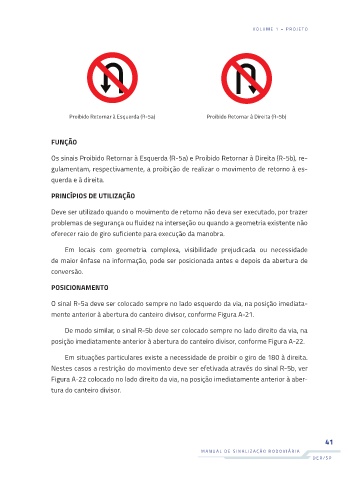

Proibido Retornar à Esquerda (R-5a) Proibido Retornar à Direita (R-5b)
FUNÇÃO
Os sinais Proibido Retornar à Esquerda (R-5a) e Proibido Retornar à Direita (R-5b), re-
gulamentam, respectivamente, a proibição de realizar o movimento de retorno à es-
querda e à direita.
PRINCÍPIOS DE UTILIZAÇÃO
Deve ser utilizado quando o movimento de retorno não deva ser executado, por trazer
problemas de segurança ou fluidez na interseção ou quando a geometria existente não
oferecer raio de giro suficiente para execução da manobra.
Em locais com geometria complexa, visibilidade prejudicada ou necessidade
de maior ênfase na informação, pode ser posicionada antes e depois da abertura de
conversão.
POSICIONAMENTO
O sinal R-5a deve ser colocado sempre no lado esquerdo da via, na posição imediata-
mente anterior à abertura do canteiro divisor, conforme Figura A-21.
De modo similar, o sinal R-5b deve ser colocado sempre no lado direito da via, na
posição imediatamente anterior à abertura do canteiro divisor, conforme Figura A-22.
Em situações particulares existe a necessidade de proibir o giro de 180 à direita.
Nestes casos a restrição do movimento deve ser efetivada através do sinal R-5b, ver
Figura A-22 colocado no lado direito da via, na posição imediatamente anterior à aber-
tura do canteiro divisor.
41
MANU AL DE SINALIZA ÇÃ O RODO VIÁRIA
DER / SP
