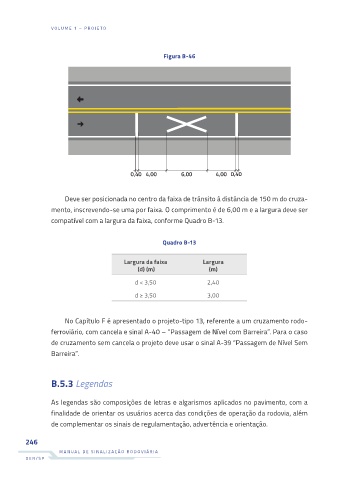

Figura B-46

Deve ser posicionada no centro da faixa de trânsito à distância de 150 m do cruza-
mento, inscrevendo-se uma por faixa. O comprimento é de 6,00 m e a largura deve ser
compatível com a largura da faixa, conforme Quadro B-13.

Quadro B-13

Largura da faixa Largura
(d) (m) (m)

d < 3,50 2,40
d ≥ 3,50 3,00

No Capítulo F é apresentado o projeto-tipo 13, referente a um cruzamento rodo-

ferroviário, com cancela e sinal A-40 – “Passagem de Nível com Barreira”. Para o caso
de cruzamento sem cancela o projeto deve usar o sinal A-39 “Passagem de Nível Sem
Barreira”.

B.5.3 Legendas

As legendas são composições de letras e algarismos aplicados no pavimento, com a
finalidade de orientar os usuários acerca das condições de operação da rodovia, além

de complementar os sinais de regulamentação, advertência e orientação.
