V OL UME 1 – PRO JET O

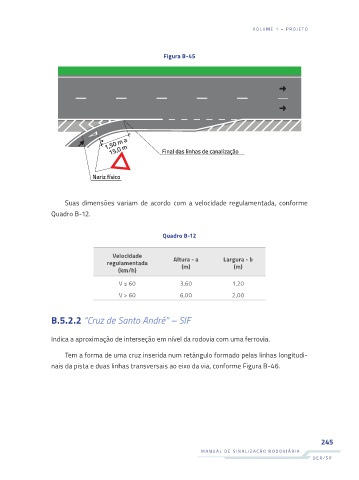

Figura B-45
Suas dimensões variam de acordo com a velocidade regulamentada, conforme
Quadro B-12.
Quadro B-12
Velocidade
regulamentada Altura - a Largura - b
(m)
(m)
(km/h)
V ≤ 60 3,60 1,20
V > 60 6,00 2,00
B.5.2.2 “Cruz de Santo André” – SIF
Indica a aproximação de interseção em nível da rodovia com uma ferrovia.
Tem a forma de uma cruz inserida num retângulo formado pelas linhas longitudi-
nais da pista e duas linhas transversais ao eixo da via, conforme Figura B-46.
245
MANU AL DE SINALIZA ÇÃ O RODO VIÁRIA
DER / SP
