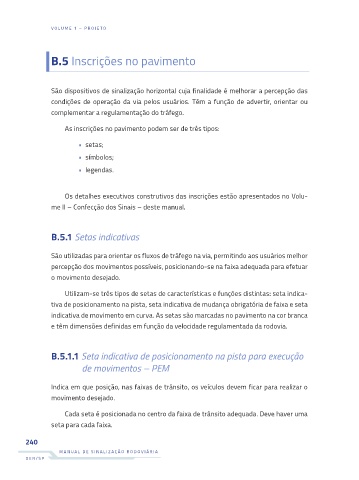

Page 241 - Manual_de_Sinalizacao-Vol1_DIGITAL_FINAL

V OL UME 1 – PRO JET O

B.5 Inscrições no pavimento

São dispositivos de sinalização horizontal cuja finalidade é melhorar a percepção das
condições de operação da via pelos usuários. Têm a função de advertir, orientar ou
complementar a regulamentação do tráfego.

As inscrições no pavimento podem ser de três tipos:

• setas;
• símbolos;

• legendas.

Os detalhes executivos construtivos das inscrições estão apresentados no Volu-
me II – Confecção dos Sinais – deste manual.

B.5.1 Setas indicativas

São utilizadas para orientar os fluxos de tráfego na via, permitindo aos usuários melhor
percepção dos movimentos possíveis, posicionando-se na faixa adequada para efetuar
o movimento desejado.

Utilizam-se três tipos de setas de características e funções distintas: seta indica-
tiva de posicionamento na pista, seta indicativa de mudança obrigatória de faixa e seta
indicativa de movimento em curva. As setas são marcadas no pavimento na cor branca
e têm dimensões definidas em função da velocidade regulamentada da rodovia.

B.5.1.1 Seta indicativa de posicionamento na pista para execução

de movimentos – PEM

Indica em que posição, nas faixas de trânsito, os veículos devem ficar para realizar o
movimento desejado.

Cada seta é posicionada no centro da faixa de trânsito adequada. Deve haver uma

seta para cada faixa.

240

MANU AL DE SINALIZA ÇÃ O RODO VIÁRIA
DER / SP
