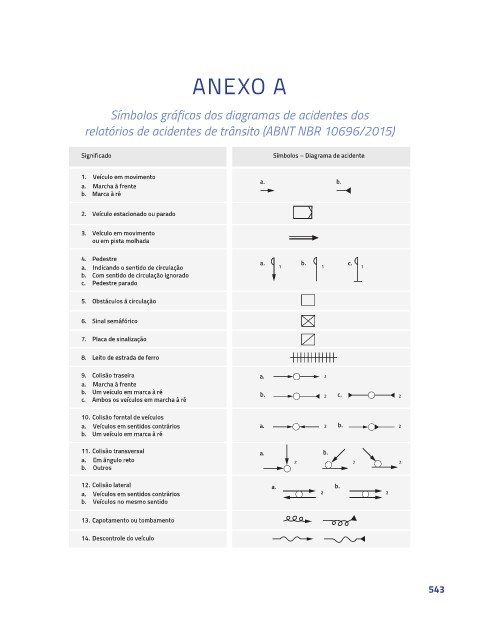

ANEXO A

Símbolos gráficos dos diagramas de acidentes dos

relatórios de acidentes de trânsito (ABNT NBR 10696/2015)

Significado Símbolos – Diagrama de acidente

1. Veículo em movimento a. b.
a. Marcha à frente
b. Marca à ré

2. Veículo estacionado ou parado

3. Veículo em movimento
ou em pista molhada
4. Pedestre a. b. c.
a. Indicando o sentido de circulação 1 1 1
b. Com sentido de circulação ignorado
c. Pedestre parado

5. Obstáculos à circulação

6. Sinal semáfórico

7. Placa de sinalização

8. Leito de estrada de ferro
9. Colisão traseira a. 2
a. Marcha à frente
b. Um veículo em marca à ré b. c.
c. Ambos os veículos em marcha à ré 2 2

10. Colisão forntal de veículos
a. Veículos em sentidos contrários a. 2 b. 2
b. Um veículo em marca à ré

11. Colisão transversal a. b.
a. Em ângulo reto 2 2 2
b. Outros
12. Colisão lateral a. b.
a. Veículos em sentidos contrários 2 2
b. Veículos no mesmo sentido

13. Capotamento ou tombamento

14. Descontrole do veículo

15. Acidente com vítima
16. Acidente com vítima leve
543
17. Acidente com vítima fatal ou ferimentos graves

18. Pedestre com ferimento leve

19. Pedestres com ferimentos grave ou fatais

1 Representar a gravidade dos ferimentos do pedestre, conforme itens 18 e 19
2 Representar a existencia ou não de vítima e a gravidade de seus ferimentos conforme ítem 15, 16 e 17
