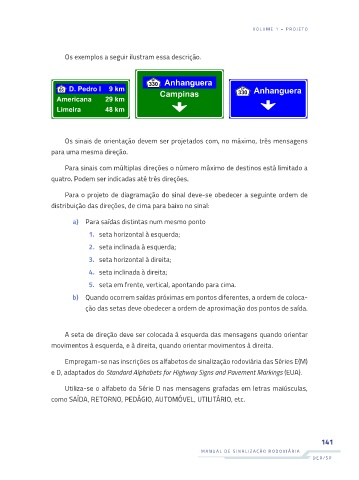

Os exemplos a seguir ilustram essa descrição.
Os sinais de orientação devem ser projetados com, no máximo, três mensagens
para uma mesma direção.
Para sinais com múltiplas direções o número máximo de destinos está limitado a
quatro. Podem ser indicadas até três direções.
Para o projeto de diagramação do sinal deve-se obedecer a seguinte ordem de
distribuição das direções, de cima para baixo no sinal:
a) Para saídas distintas num mesmo ponto
1. seta horizontal à esquerda;
2. seta inclinada à esquerda;
3. seta horizontal à direita;
4. seta inclinada à direita;
5. seta em frente, vertical, apontando para cima.
b) Quando ocorrem saídas próximas em pontos diferentes, a ordem de coloca-
ção das setas deve obedecer a ordem de aproximação dos pontos de saída.
A seta de direção deve ser colocada à esquerda das mensagens quando orientar
movimentos à esquerda, e à direita, quando orientar movimentos à direita.
Empregam-se nas inscrições os alfabetos de sinalização rodoviária das Séries E(M)
e D, adaptados do Standard Alphabets for Highway Signs and Pavement Markings (EUA).
Utiliza-se o alfabeto da Série D nas mensagens grafadas em letras maiúsculas,
como SAÍDA, RETORNO, PEDÁGIO, AUTOMÓVEL, UTILITÁRIO, etc.
