V OL UME 1 – PRO JET O

 Curvas Horizontais

A zona de proibição de ultrapassagem em curvas horizontais é determinada de forma
análoga, considerando-se a rodovia em planta, os obstáculos laterais, a sua velocidade
regulamentada e aplicando-se os conceitos de distância de visibilidade no eixo da rodo-

via ou sobre a linha divisória de fluxos, ver Figura B-8.

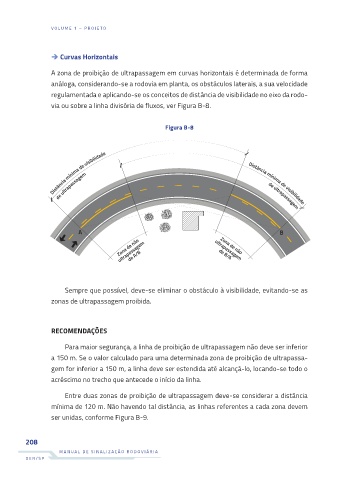

Figura B-8

Sempre que possível, deve-se eliminar o obstáculo à visibilidade, evitando-se as
zonas de ultrapassagem proibida.

RECOMENDAÇÕES

Para maior segurança, a linha de proibição de ultrapassagem não deve ser inferior
a 150 m. Se o valor calculado para uma determinada zona de proibição de ultrapassa-
gem for inferior a 150 m, a linha deve ser estendida até alcançá-lo, locando-se todo o
acréscimo no trecho que antecede o início da linha.

Entre duas zonas de proibição de ultrapassagem deve-se considerar a distância
mínima de 120 m. Não havendo tal distância, as linhas referentes a cada zona devem
ser unidas, conforme Figura B-9.
