4. Toma-se o perfil da rodovia em escala gráfica;
5. Aplica-se a “régua” ao perfil, deslizando-a de tal forma que as bases in-

feriores dos segmentos verticais, de 1,20 m, sejam mantidas na linha do
perfil. Enquanto a barra horizontal da régua, referente à distância mínima
estiver acima do perfil, a visibilidade estará garantida.

• A partir do ponto em que o segmento tangenciar e passar a cortar,
isto é, ficar abaixo do perfil, não haverá visibilidade mínima, deter-
minando, nos pontos extremos: de um lado o início da proibição de
ultrapassagem para o sentido do deslizamento; do outro, o término

para o sentido oposto.
• Quando o segmento retornar acima do perfil, determina-se nos pon-
tos extremos: de um lado, o fim da proibição de ultrapassagem para o

sentido do deslizamento; do outro, o início da proibição para o sentido
oposto, ver Figura B-7.

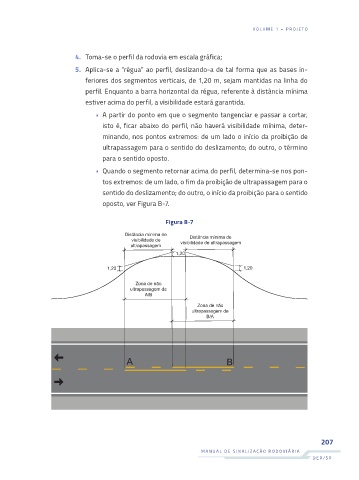

Figura B-7
