CAPÍTUL O 0 7 – Pr O je T O se g U r O de r O d O vi A s

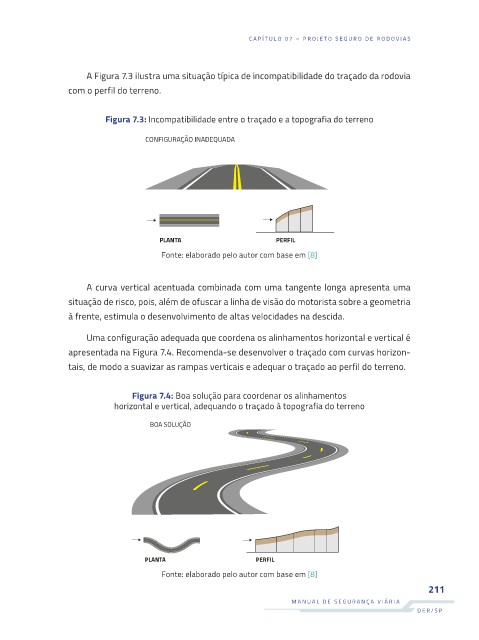

A Figura 7.3 ilustra uma situação típica de incompatibilidade do traçado da rodovia
com o perfil do terreno.

Figura 7.3: Incompatibilidade entre o traçado e a topografia do terreno

CONFIGURAÇÃO INADEQUADA

PLANTA PERFIL

Fonte: elaborado pelo autor com base em [8]

A curva vertical acentuada combinada com uma tangente longa apresenta uma
situação de risco, pois, além de ofuscar a linha de visão do motorista sobre a geometria
à frente, estimula o desenvolvimento de altas velocidades na descida.

Uma configuração adequada que coordena os alinhamentos horizontal e vertical é

apresentada na Figura 7.4. Recomenda-se desenvolver o traçado com curvas horizon-
tais, de modo a suavizar as rampas verticais e adequar o traçado ao perfil do terreno.

Figura 7.4: Boa solução para coordenar os alinhamentos
horizontal e vertical, adequando o traçado à topografia do terreno

BOA SOLUÇÃO

PLANTA PERFIL
Fonte: elaborado pelo autor com base em [8]
211
